NLB-800型内燃螺栓扳手工作原理

结构与工作原理

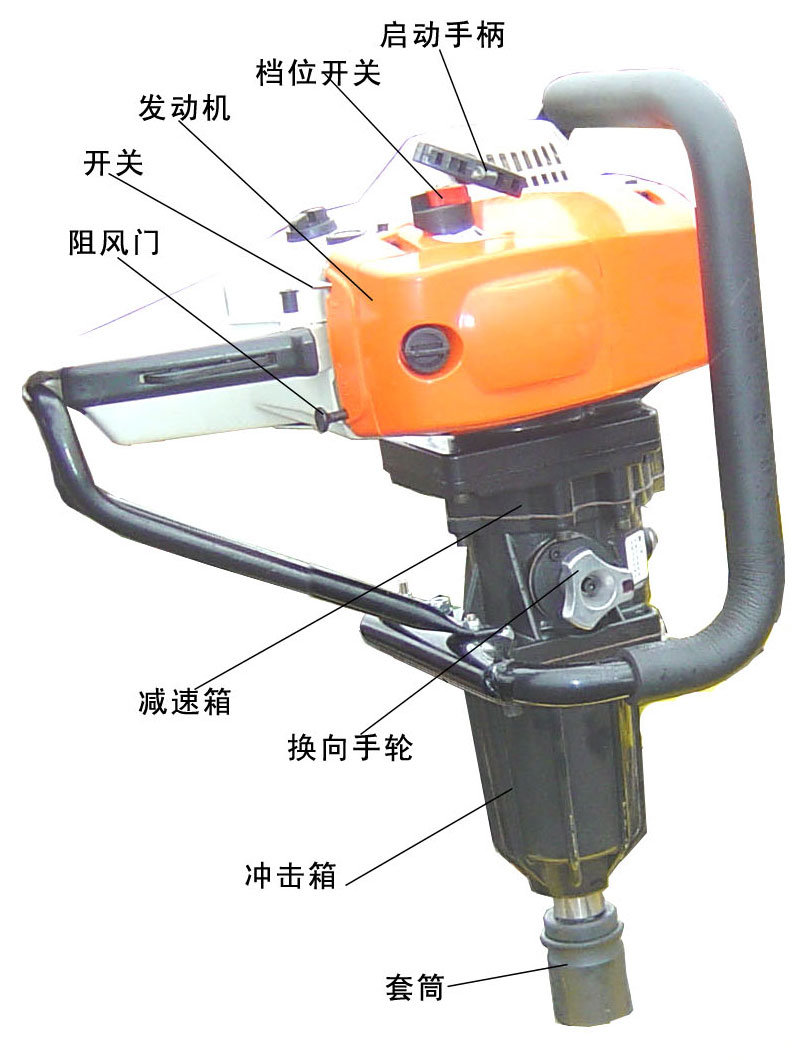

1、结构组成：

1）油箱：存储燃料；

2）发动机：输出动力，通过离合器与曲轴连接；

3）减速箱：齿轮减速，传递扭矩；

4）冲击箱：工作部件，以额定的扭矩做功用前的准备：

2、工作原理：

发动机动力由被动盘传递到减速箱，经齿轮减速后，通过冲击体将能量传递给套筒，套筒头对轨枕螺栓进行旋松或旋紧。

安全操作

4.1 安全注意事项：

如果使用得当，本机将是一个易于掌握的工务专用工具；如果不正确使用或没有适当的预防措施时，它可能具有一定的危险性。为了确保使用安全起见，请严格遵守本说明书的各种规则：

4.11操作时，禁止佩戴领带、手镯或其它可能被发动机缠绕的饰物。3.11检查设备螺栓连接处，应连接紧固；

4.12启动机器或工作过程中，工作区域内不许有旁观者或动物；

4.13机器运输或转移过程中须停止运转发动机；

4.14每次使用前应检查机器的各紧固件是否松动，并适当处理；

4.15不要使用损坏的机器上道进行作业。

4.16除进行例行的保养外，不要随意拆卸或修理机器；

4.17汽油机排出的废气含有一氧化碳，避免吸入。决不能在封闭video室内或通风不良的地方使用；

4.18严禁急加速和急停车，以免损坏机器。

4.2启动前准备工作

4.21加油：

使用93#及以上的汽油和两冲程汽油机专用油，汽油与机油的容积混合比按：（25～30）：1比例混合。加注前要将机油与汽油在混合瓶内摇匀；加油时注意不要让脏物进入油箱；不要在邮箱内长时间存放混合油。

警告：

4.211严禁用纯汽油做燃料；

4.212要在通风良好的地方加油，加油时机器要停止运转；

4.213加油时，严禁烟火；

4.214油箱不要加得太满，加油后油箱盖要确保旋紧；

4.215如果有燃油溢出或溅出，须清除并等其挥发掉后才能启动汽油机

4.22检查：

4.221将机器直立，检查减速箱润滑油是否足够；

4.222检查连接件是否有松动现象；

4.223检查火花塞积碳是否过多，间隙是否符合要求；

4.224检查空气滤清器是否脏堵；

4.225检查套筒规格是否符合要紧固的螺母。

警告：严禁在无空气滤清器情况下运转发动机，否则会加速发动机磨损。

4.23启动汽油机：

4.231将换向手轮搬至中位，打开燃油开关，将阻风门拨到关的位置；如果是热机或气温较高，阻风门应全开。

警告：当汽油机停机后，进行热机启动时，消音器为高温部件，应避免接触消音器部件，以免被烫伤；

4.232将油门拨到1/2或1/3位置；

4.233先轻拉启动绳几次，再快速拉动启动绳，启动发动机。

注意：切不可让启动绳自动缩回，应手拉启动器手把将其缓缓送回，以防损坏启动器。

4.234启动发动机后，慢慢将阻风门置于全开位置；

4.235检查换向手轮是否处于中位。

4.236冷启动后，发动机应低速运转3～5分钟后再进行工作。

注意：新的汽油机在Z初24小时内，油门须在半开状态，进行轻负荷工作，以便更好地磨合。

4.24停机：

在紧急情况下停机，应立即按下停车开关并保持3～5秒，在通常情况下，应采用下面步骤：

1）缓慢松开油门搬握把，让汽油机低速运转3～5分钟；

2）按下停车开关；

3）工作结束，关闭燃油开关。

4.25操作

内燃机启动怠速运转3～5分钟预热，调整发动机达到额定转数后，即可进行作业。松卸螺母时，换向手轮拨至右端，套筒对准螺母果断下落，当螺母接近脱落时，抬起扳手；如果被松卸的螺母过紧时，离合器跳动3次不能松动应及时提起把手，应采用其它方式处理。

紧固螺母时，换向手轮拨至另一侧，离合器起跳3次后，表示被紧固的螺栓已经达到额定扭矩，应及时提起本机具，对下一螺栓进行紧固。

只能在怠速时调节换向手柄，不要在加速时调整手轮。避免高速空载运转和超速运转。
